جزئیات محصول:
|
نام: | توربین بادی افقی 10 کیلووات | قدرت امتیازی: | 1-20 کیلو وات |
---|---|---|---|
دمای کاری: | -40-80 درجه سانتیگراد | مزیت - فایده - سود - منفعت: | سرعت باد راه اندازی کم |
زندگی طراحی: | 20 سال | فاز: | 3 فاز |
برجسته: | توربین بادی افقی 3 Ph,توربین بادی افقی 10 کیلووات,نیروگاه بادی افقی 380 ولت |

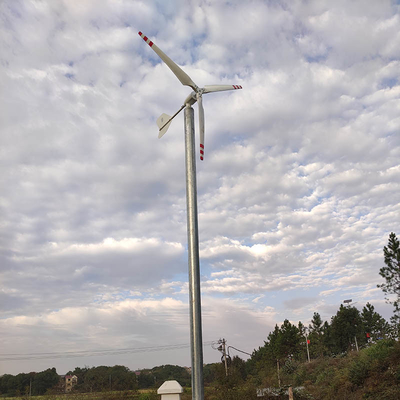

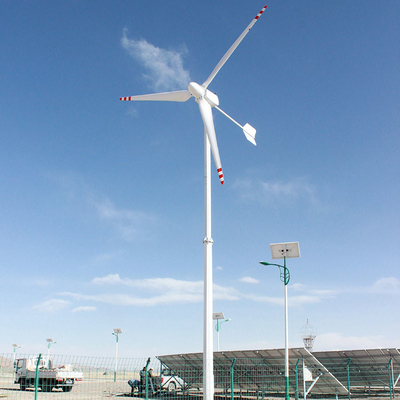

توربین بادی افقی تیغه شیشه ای چند رنگ 10KW 20KW 220V 380V سه فاز برای انرژی جایگزین
توربینهای بادی کوچک که به عنوان توربینهای بادی میکرو نیز شناخته میشوند، برخلاف توربینهای بادی بزرگ تجاری، مانند توربینهای بادی که در مزارع بادی یافت میشوند، برای تولید ریز برق استفاده میشوند.توربینهای بادی کوچک اغلب دارای سیستمهای انحرافی غیرفعال هستند که برخلاف توربینهای فعال هستند.آنها از یک ژنراتور محرک مستقیم استفاده می کنند و از یک باله دم برای اشاره به باد استفاده می کنند، در حالی که توربین های بزرگتر دارای پیشرانه های دنده ای هستند که به طور فعال به سمت باد هدایت می شوند.
توربینهای بادی کوچک معمولاً بین 500 وات تا 30 کیلو وات نیرو تولید میکنند، اگرچه توربینهای کوچکتر ممکن است به کوچکی یک ژنراتور برق کمکی 50 واتی برای یک قایق، کاروان یا واحد تبرید مینیاتوری باشند، و انجمن انرژی باد کانادا (CanWEA) تعریف میکند. "باد کوچک" تا 300 کیلو وات.استاندارد IEC 61400 توربین های بادی کوچک را به عنوان توربین های بادی با مساحت روتور کوچکتر از 200 متر مربع تعریف می کند که در ولتاژ زیر 1000 Va.c تولید می کنند.یا 1500 Vd.c.
تولید نیروی باد به این معنی است که چرخ باد تحت تأثیر باد می چرخد و سپس انرژی مکانیکی از طریق ژنراتور به انرژی الکتریکی تبدیل می شود که توسط باتری ذخیره شده و از طریق سیم در فواصل طولانی منتقل می شود.در حال حاضر پرکاربردترین نوع توربین بادی در جهان، توربین بادی پروانه پرسرعت محور افقی است که عمدتاً از چرخ باد، سیستم انتقال، ژنراتور و دستگاه فرمان تشکیل شده است.
مواردی که در هنگام استفاده از توربین های بادی نیاز به توجه دارند
1. اگر مشخص شد که موتور به طور غیر عادی کار می کند، یا صدای غیر طبیعی دارد، باید برای بازرسی متوقف شود.
2. هنگامی که فن با سرعت بالا می چرخد، چرخ باد در جهت هواپیما می چرخد.برای انجام کارهای دیگر از پا نمانید تا از پریدن تیغه ها به بیرون و آسیب رساندن به مردم جلوگیری کنید.
3. باتری باید خشک و تمیز نگه داشته شود و برای جلوگیری از اتصال کوتاه باتری، هیچ گونه جسم فلزی روی بسته باتری قرار نگیرد.
4. برای جلوگیری از اتصال کوتاه، زمین منفی جعبه برق و اینورتر تک تطبیق را کنار هم قرار ندهید.منبع تغذیه اینورتر طبق دفترچه راهنمای منبع تغذیه اینورتر کار می کند.
5. کشنده کابل به طور خودکار تحت باد شدید شل می شود.پس از تنظیم می توان آن را با سیم آهنی قفل کرد.پس از هر باد شدید، کابل های شل را بررسی کنید.اگر شل است باید به موقع برداشته شود.(نوار پشت باید عمودی باشد)
6. توربین بادی باید جداگانه سیم کشی شود و با مدارهای دیگر مخلوط نشود.توصیه می شود از منبع تغذیه روشنایی DC استفاده کنید و برق خروجی AC از اینورتر را می توان برای لوازم خانگی استفاده کرد.(خط خروجی اینورتر و اینورتر را نمی توان به صورت موازی وصل کرد و خط خروجی اینورتر را نمی توان با برق شهری وصل کرد)
7. هنگام سیم کشی جعبه برق، ابتدا باتری را وصل کنید، سپس خط خروجی ژنراتور را وصل کنید، ابتدا خط خروجی ژنراتور را جدا کنید و سپس سیم کشی بسته باتری را جدا کنید.
8. کلید خاموش کردن جعبه برق معمولاً به طور موقت در موقعیت شروع خاموش می شود، چرخش سوئیچ با سرعت بالا فقط زمانی که چرخ باد به آرامی کار می کند و موقعیت خاموش را شماره گیری می کند مجاز نیست.فن نباید بدون بار کار کند تا از آسیب دیدن پره ها به دلیل چرخش با سرعت بالا جلوگیری شود.
1. سرعت باد راه اندازی کم
2. سه تیغه
3. اتصال فلنج با نصب آسان
4. دارای گواهینامه CE، ROHS و ISO 9001 2000
5. رنگ های سفارشی
6. ژنراتور سه فاز PMG با راندمان بالا
1. دریایی، و قایق
2. چراغ های خیابان
3. خانه، نورپردازی پلازا افتتاحیه.
4. سیستم هیبریدی باد و خورشید
5. دستگاه مانیتورینگ
6. کارخانه
مدل | SH-A1000 | SH-A1500 | SH-A2000 | SH-A2500 | SH-A3000 | SH-A5000 | SH-A10K | SH-A15K | SH-A20K |
قدرت امتیازی | 1 کیلو وات | 1.5 کیلو وات | 2 کیلو وات | 2.5 کیلو وات | 3 کیلو وات | 5 کیلو وات | 10 کیلو وات | 15 کیلووات | 20 کیلو وات |
حداکثر توان | 1.2 کیلو وات | 1.7 کیلو وات | 2.2 کیلو وات | 2.7 کیلووات | 3.2 کیلو وات | 5.5 کیلو وات | 11 کیلو وات | 17 کیلو وات | 22 کیلو وات |
ولتاژ اسمی | 48V/96V | 48V/96V | 48V/96V | 48V/96V | 96V/120V/220V | 120 ولت / 220 ولت / 380 ولت | 120 ولت / 220 ولت / 380 ولت | 120 ولت / 220 ولت / 380 ولت | 120 ولت / 220 ولت / 380 ولت |
قطر روتور | 2.8 متر | 3.2 متر | 3.2 متر | 3.6 متر | 4.8 متر | 5.6 متر | 7 متر | 8 متر | 9.8 متر |
وزن | 60 کیلوگرم | 70 کیلوگرم | 70 کیلوگرم | 80 کیلوگرم | 160 کیلوگرم | 150 کیلوگرم | 260 کیلوگرم | 320 کیلوگرم | 380 کیلوگرم |
وزن بسته | 70 کیلوگرم | 80 کیلوگرم | 88 کیلوگرم | 95 کیلوگرم | 176 کیلوگرم | 310 کیلوگرم | 400 کیلوگرم | 390 کیلوگرم | 440 کیلوگرم |
اندازه بسته بندی (میلی متر) | 1660*380*420 | 1630*420*450 | 1630*420*450 | 1830*420*450 | 2550*480*500 | ||||
سرعت باد راه اندازی | 3 متر بر ثانیه | ||||||||
سرعت باد نامی | 11 متر بر ثانیه | ||||||||
سرعت باد بقا | 50 متر بر ثانیه | ||||||||
مقدار تیغه | 3 قطعه | ||||||||
جنس تیغه | FRP | ||||||||
مواد مسکن ژنراتور | فولاد کربن | ||||||||
بسته بندی | جعبه چوبی | ||||||||
نوع ژنراتور | ژنراتور آهنربای دائم 3 فاز | ||||||||
آهنربای آلنیکو | NdFeB | ||||||||
حالت ترمز | الکترومغناطیس | ||||||||
تنظیم باد | تنظیم خودکار به سمت باد | ||||||||
دمای کاری | -40-80 ℃ |
اکثر تیغه ها از پلی استر یا رزین اپوکسی تقویت شده با الیاف شیشه ساخته شده اند.فیبر کربن یا کولار نیز به عنوان تقویت کننده استفاده می شود.امروزه استفاده احتمالی از ترکیبات چوب مانند اپوکسی چوب یا اپوکسی الیاف چوب در حال بررسی است.
چه تعداد پره برای توربین بادی مناسب است؟
به طور کلی، اکثر توربین های بادی محور افقی دارای سه پره هستند.تصمیم برای طراحی یک توربین سه پره یک مصالحه بود.با توجه به کاهش مقاومت آن، طراحی تک پره بهترین عدد برای دستیابی به حداکثر بازده است، هر چند طراحی یک پره باعث می شود کل مجموعه ژنراتور توربین بادی پایدار نباشد.
کدام ژنراتور در ژنراتور توربین بادی استفاده می شود؟
به طور کلی، رایج ترین نوع ژنراتور مورد استفاده، ژنراتور مغناطیسی دائمی است، سایرین می توانند از نوع شناور مغناطیسی باشند.
برای تامین انرژی خانه به چه اندازه توربین بادی نیاز داریم؟
یک خانوار معمولی حدود 10649 کیلووات ساعت با میانگین 877 کیلووات ساعت در ماه استفاده می کند.با توجه به میانگین سرعت باد در منطقه، یک توربین بادی با توان نامی در محدوده 5 تا 15 کیلووات لازم است تا سهم قابل توجهی در این تقاضا داشته باشد.
ژنراتورهای توربین بادی AC یا DC هستند؟
ژنراتور توربین بادی جریان متناوب را تولید می کند، برای انتقال AC به DC باید از اینورتر استفاده کنید.
ژنراتور توربین بادی چگونه کار می کند؟
توربین های بادی معمولاً بر اساس یک اصل ساده کار می کنند: به جای استفاده از برق برای تولید باد (مانند فن ها)، توربین های بادی از باد برای تولید برق استفاده می کنند.باد پروانه را مانند پره های توربین در روتور می چرخاند و در نتیجه ژنراتور را برای تولید برق می چرخاند.
آیا می توانم یک توربین بادی در حیاط پشتی خود قرار دهم؟
بیشتر توربین های بادی به اندازه کافی کوچک نیستند که در حیاط خلوت نصب شوند - زیرا اندازه بزرگتر به معنای انرژی بیشتر است و یک پره می تواند طولانی تر از یک زمین فوتبال باشد.نیروی باد بسیار پر سر و صدا است.حتی اگر مزرعه بادی کیلومترها دورتر باشد، همسایه ها گاهی شکایت می کنند.
1. در حین کار به توربین بادی نزدیک نشوید.
2. نیاز به بازرسی معمولی دارید یا نیاز به ورود به محدوده چرخش تیغه و خروجی موتور باد برای توقف چرخش تیغه دارید.
3. تیغه چرخان را با جسم سخت لمس نکنید، اگرچه تیغه آن سخت است، اما اگر اینطور است جسم سخت را لمس کنید، ممکن است تیغه تغییر شکل داده یا حتی بشکند.
4. محیط طبیعی کارکردن توربین بادی بسیار بد است.پس از سه ماه کارکرد، تجهیزات باید بررسی شود، مهره پیچ باید بسته و مونتاژ شود، و میله برج باید از نظر نوسان جدی و سیم کشش شل بررسی شود.اگر غیر طبیعی است، باید به موقع تنظیم شود.
5. قبل و بعد از طوفان باید بلافاصله بررسی شود، مشکلات توربین بادی باید به آرامی تعمیر و نگهداری برج را از بین ببرند.توربین بادی چراغ خیابان باید توسط برقکار خارجی تعمیر اساسی شود، اما توربین بادی باید دارای اتصال کوتاه و محافظت شود.
6. انواع باتری ها باید برای استفاده توسط توربین های بادی مناسب باشند، مانند استخر ذخیره انرژی، نباید باتری راه اندازی ماشین را انتخاب کنید، در غیر این صورت عمر باتری را تا حد زیادی کوتاه می کند.
7. مهر و موم پارافین باید در پایانه های کنترل و باتری برای جلوگیری از اکسیداسیون و تولید زنگ استفاده شود.
8. کنترلر را در حلقه های مرطوب، باران، لرزش، خوردگی و تداخل الکترومغناطیسی قوی در محیط قرار ندهید.
9.لطفا کنترل کننده را تهویه و اتلاف گرما نگه دارید، کنترلر را در معرض نور مستقیم خورشید قرار ندهید، نزدیک کوره گرمایش و سایر منابع گرما زندگی کنید.
نمایه شرکت
شرکت فناوری انرژی جدید جیانگ سو شنگهوانگدر پارک صنعتی علم و فناوری Wuxi Liangxi منطقه Jinshan North واقع شده است، یک تعهد کارخانه به ژنراتورهای بادی، سیستم نظارت خورشیدی، سیستم نظارت مکمل باد و خورشیدی، سیستم فتوولتائیک، کنترل کننده مکمل باد و خورشیدی، اینورتر، باتری ژل، توسعه باتری لیتیومی است. و کاربرد یکپارچه شرکت های فناوری صرفه جویی در انرژی سبز و حفاظت از محیط زیست.
تمرکز بر توسعه انرژی خورشیدی، یکپارچه سازی سیستم تولید برق بادی و خورشیدی، این تجارت شامل سیستم نظارت باد و خورشیدی، طراحی و خرید تجهیزات سیستم PV شبکه توربین بادی و سیستم خارج از شبکه، مجموعه های کامل، مطالعه امکان سنجی و راه اندازی نصب است.
